Схемотехническая лестница: как построено обучение электронике в НБ6

Клуб электроники и программирования НБ6 работает по методике «Схемотехническая лестница». Это последовательная система обучения электронике, в которой каждая новая тема опирается на уже изученные компоненты, схемы и способы решения задач. Ученик начинает с простых электрических цепей, учится понимать физические процессы, выполнять расчеты и проверять их на практике. Затем к знакомой схеме добавляются новые компоненты и свойства. После освоения аналоговой и цифровой схемотехники курс переходит к микроконтроллерам, программному управлению и разработке собственных микроконтроллерных устройств.

Главный результат обучения — способность самостоятельно пройти путь от технического условия до работающей и проверенной схемы. Для этого недостаточно повторить соединения по инструкции. Нужно объяснить принцип действия, выбрать расчетную модель, получить прогноз, провести моделирование, собрать макет, выполнить измерения и понять причины полученного результата.

Какую задачу решает методика

Первую схему можно собрать по фотографии, видео или готовой инструкции. Если все детали установлены правильно, устройство заработает. Такой опыт полезен: ученик знакомится с компонентами, монтажом и инструментами. Однако основные инженерные решения уже приняты автором инструкции. При самостоятельной разработке готового ответа нет. Нужно определить, какие функции должна выполнять схема, выбрать компоненты, рассчитать режимы, проверить ограничения и решить, где проводить измерения. Если устройство не заработало или показало другой результат, необходимо найти причину.

«Схемотехническая лестница» постепенно передает эти действия ученику. Сначала он выполняет их с помощью преподавателя на простой цепи. Затем получает сходные задачи с измененными условиями. По мере обучения объем подсказок сокращается, а ответственность за выбор и объяснение решения увеличивается. Методика развивает не только знание отдельных компонентов. Она формирует повторяемый порядок инженерной работы, который сохраняется при переходе от резистора к транзистору, от транзистора к микросхеме, а затем к микроконтроллерному устройству.

Схемотехническая лестница

Почему обучение построено как лестница

В методике используются две взаимосвязанные последовательности. Первая последовательность относится к компонентам и системам:

  1. резисторы и резистивные цепи;

  2. конденсаторы;

  3. индуктивности;

  4. диоды;

  5. транзисторы;

  6. микросхемы жесткой логики;

  7. операционные усилители;

  8. микроконтроллеры и программное управление;

  9. проектирование микроконтроллерных устройств.

После девятой ступени начинается проектный уровень, на котором ученик объединяет полученные знания в собственной разработке. Вторая последовательность действует внутри каждой ступени. Сначала изучается базовое свойство компонента. Затем задачи усложняются: появляется нагрузка, учитываются реальные параметры, меняются условия, добавляются другие узлы, измерительные приборы и неисправности.

Благодаря этому новая тема не заменяет предыдущую. При изучении конденсатора по-прежнему используются резистивные цепи и закон Ома, но добавляется время. Диод требует учитывать нелинейность. Транзистор добавляет управление током. Логические микросхемы вводят дискретные состояния. Операционный усилитель показывает роль обратной связи. Микроконтроллер объединяет электронную схему с программным алгоритмом.

Первый блок: базовая схемотехника

Первые семь ступеней формируют электронную основу. На них ученик знакомится с пассивными, нелинейными, усилительными, цифровыми и аналоговыми функциональными элементами.

Ступень 1. Резисторы и резистивные цепи

Начальная ступень посвящена току, напряжению, сопротивлению и мощности. Ученик изучает последовательное и параллельное соединения, делители напряжения и тока, нагрузку, выбор номиналов и допустимую мощность резисторов. Затем рассматриваются более сложные резистивные цепи: нагруженные делители, мостовые схемы, резистивные датчики, измерительные шунты, эквивалентные источники, преобразования звезды и треугольника. Для анализа используются законы Кирхгофа, методы контурных токов и наложения. Ограниченный набор компонентов позволяет сосредоточиться на структуре схемы. Ученик учится видеть узлы и ветви, определять, какие элементы имеют одинаковое напряжение, где проходит общий ток и в какой точке он разделяется.

Первая ступень также знакомит с влиянием реальных условий. Номинал компонента имеет допуск, источник обладает внутренним сопротивлением, провод и контакт не всегда идеальны, а измерительный прибор может изменить режим цепи. Эти свойства сначала рассматриваются как небольшие поправки, а затем становятся частью расчетной модели.

Ступень 2. Конденсаторы

Конденсатор вводит зависимость от времени. Ученик изучает накопление заряда и энергии, заряд и разряд, постоянную времени и переходные процессы в RC-цепях. Теперь одного установившегося значения недостаточно. Нужно понимать начальное состояние схемы, изменение напряжения и тока во времени и момент перехода к новому режиму. Поэтому к формулам и численным значениям добавляются графики.

На этой ступени рассматриваются временные цепи, сглаживание, развязка, передача переменного сигнала и простые фильтры. Ученик меняет сопротивление и емкость, наблюдает изменение переходного процесса и сопоставляет его с расчетом.

Ступень 3. Индуктивности

Индуктивность знакомит ученика с магнитным полем, накоплением энергии и сопротивлением быстрому изменению тока. Изучаются переходные процессы в RL-цепях и взаимодействие индуктивности с источником и ключевыми элементами. Сравнение конденсатора и индуктивности помогает увидеть разные формы накопления энергии. Ученик исследует, почему ток через индуктивность не может измениться мгновенно и откуда возникают выбросы напряжения при коммутации.

Эта ступень подготавливает работу с электромагнитными устройствами, преобразователями, фильтрами и защитными цепями.

Ступень 4. Диоды

Диод вводит нелинейное поведение. Его нельзя заменить одним постоянным сопротивлением, которое одинаково работает во всех режимах. Ученик изучает прямое и обратное включение, падение напряжения, вольт-амперную характеристику, выпрямление, ограничение сигнала и защитные включения. Отдельное внимание уделяется выбору модели. В одной задаче достаточно принять заданное падение напряжения, в другой необходимо учитывать изменение тока и температуры.

Некоторые компоненты могут появляться раньше своей основной ступени. Например, светодиод можно использовать как нагрузку при выборе резистора. В этом случае его параметры задаются в условии. Полное исследование нелинейного элемента проводится на ступени диодов.

Ступень 5. Транзисторы

Транзистор позволяет управлять током, строить электронные ключи и усилительные каскады. Ученик изучает входную и выходную части схемы, режимы работы, цепи смещения и управления. На этой ступени снова используются знания о резистивных делителях, нагрузке и мощности. При работе с ключом нужно обеспечить надежное включение и выключение. В усилительном режиме необходимо выбрать рабочую точку и понять, как изменение входного сигнала влияет на выход.

Расчет дополняется проверкой предельных параметров: напряжения, тока, рассеиваемой мощности и нагрева. Ученик видит разницу между схемой, которая включилась один раз, и решением, способным устойчиво работать в заданном режиме.

Ступень 6. Микросхемы жесткой логики

Микросхемы жесткой логики вводят цифровые состояния и логические функции. Ученик изучает логический ноль и единицу, таблицы истинности, базовые логические элементы, комбинационные и последовательностные схемы. Логическое состояние остается реальным электрическим сигналом. Поэтому рассматриваются диапазоны напряжений, допустимый ток входов и выходов, задержки, помехи и согласование уровней.

На этой ступени можно построить схему, поведение которой определяется соединением логических элементов без программного кода. Это помогает понять аппаратную основу цифрового устройства до перехода к микроконтроллеру.

Ступень 7. Операционные усилители

Операционный усилитель вводит системную работу с обратной связью. Ученик рассматривает внутренний принцип действия, идеальную модель и ограничения реального компонента. Изучаются инвертирующие и неинвертирующие усилители, повторители, сумматоры, компараторы, интеграторы, дифференциаторы, триггеры Шмитта, активные фильтры и генераторы.

Отдельно рассматриваются однополярное питание, диапазон входных и выходных напряжений, скорость нарастания, смещение, полоса пропускания и другие параметры из технической документации. Эта ступень особенно важна перед микроконтроллерами. Аналоговый сигнал от датчика часто требуется усилить, отфильтровать, ограничить или привести к диапазону аналого-цифрового преобразователя. Операционный усилитель становится связующим звеном между физическим сигналом и цифровой обработкой.

Второй блок: программируемая электроника

После освоения базовой схемотехники курс переходит к устройствам, поведение которых определяется сочетанием электронной схемы и программы. Этот блок разделен на две ступени. На первой ученик осваивает микроконтроллер и его встроенные средства. На второй самостоятельно разрабатывает схему устройства вокруг выбранного микроконтроллера.

Такое разделение необходимо, потому что программирование готовой отладочной платы и создание собственной микроконтроллерной схемы требуют разных навыков.

Ступень 8. Микроконтроллеры и программное управление

На этой ступени ученик знакомится с устройством микроконтроллера, памятью, тактированием, портами ввода и вывода и порядком выполнения программы. Сначала используются простые задачи: считать состояние кнопки, управлять светодиодом, сформировать временной интервал или изменить состояние выхода. Затем изучаются таймеры, прерывания, широтно-импульсная модуляция и аналого-цифровое преобразование.

Постепенно добавляются датчики, индикаторы и исполнительные устройства. Рассматриваются цифровые интерфейсы связи, например UART, I²C и SPI. Ученик учится читать временные диаграммы, проверять уровни сигналов и сопоставлять программную команду с процессом на выводе микроконтроллера. Каждая задача сохраняет общий цикл методики. Перед запуском программы ученик формулирует ожидаемое поведение: какие входные условия должны вызвать изменение выхода, какой сигнал появится и как его можно измерить. Затем алгоритм проверяется на реальном устройстве.

Если система работает неверно, аппаратная и программная части исследуются отдельно. Проверяются питание, соединения, уровни сигналов, настройка периферии, последовательность выполнения программы и обмен данными. Результатом ступени становится понимание связи между кодом и электронной схемой. Ученик не только изменяет программу, но и может объяснить, какой физический сигнал должен появиться и почему.

Ступень 9. Проектирование микроконтроллерных устройств

На девятой ступени микроконтроллер перестает быть готовым модулем, к которому подключаются отдельные компоненты по инструкции. Ученик разрабатывает схему устройства под техническое задание. Работа начинается с определения функций. Нужно понять, какие сигналы поступают на устройство, что оно должно измерять или контролировать, какими исполнительными элементами управлять и как обмениваться данными с другими системами. После этого выбирается микроконтроллер. Учитываются количество и типы входов и выходов, память, быстродействие, встроенные таймеры, аналого-цифровые каналы, интерфейсы связи, напряжение питания и доступность корпуса.

В полной схеме необходимо предусмотреть:

  • питание и фильтрацию;

  • развязывающие конденсаторы;

  • цепи сброса и запуска;

  • тактирование, если требуется внешний источник;

  • разъем программирования и отладки;

  • подключение цифровых и аналоговых входов;

  • защиту входных и выходных цепей;

  • согласование уровней напряжения;

  • драйверы реле, двигателей, светодиодов и других нагрузок;

  • подключение датчиков;

  • интерфейсы связи;

  • контрольные точки для измерений.

Каждый узел рассчитывается и проверяется отдельно, а затем рассматривается его влияние на систему. Например, аналоговый вход должен находиться в допустимом диапазоне микроконтроллера, драйвер нагрузки — обеспечивать требуемый ток, а источник питания — выдерживать одновременную работу всех узлов.

Параллельно разрабатывается программа. Аппаратная часть и код рассматриваются как одна система. Ошибку обмена нельзя автоматически считать программной, а неверное показание датчика — аппаратной. Диагностика должна разделить возможные причины и последовательно проверить каждую. Итогом ступени становится собственная принципиальная схема, работающий макет, программа и результаты испытаний. Ученик должен объяснить выбор основных компонентов и подтвердить работу устройства измерениями.

Проектный уровень

После девяти ступеней ученик переходит к собственной разработке. Тема не ограничивается перечнем стандартных учебных проектов: он волен предложить любое интересующее его электронное или микроконтроллерное устройство. Перед началом работы оцениваются техническая реализуемость идеи, безопасность, доступность необходимых компонентов и возможность проверить результат.

Проект начинается с задачи, которую ученик хочет решить. Сначала формулируется техническое требование: что устройство должно делать, для кого оно предназначено, какие сигналы принимать и выдавать, в каких условиях работать и по каким критериям будет проверяться результат. Затем идея превращается в структуру, принципиальную схему, программу и физический прототип.

Затем ученик:

  1. разделяет устройство на функциональные узлы;

  2. выбирает компоненты и интерфейсы;

  3. разрабатывает принципиальную схему;

  4. выполняет расчеты и проверяет ограничения;

  5. моделирует отдельные узлы;

  6. собирает прототип;

  7. пишет и проверяет программу;

  8. проводит измерения и испытания;

  9. устраняет выявленные несоответствия;

  10. фиксирует схему, параметры и результаты.

Проект может изменяться в процессе работы. Если испытание показывает, что выбранное решение не обеспечивает требуемый результат, ученик возвращается к расчету, схеме или алгоритму. Такая переработка является нормальной частью инженерной деятельности. Работающий прототип может остаться итоговым учебным проектом или стать началом следующего этапа. Если устройство решает практическую задачу и на него существует подтвержденный спрос, ученик может продолжить работу в рамках проекта «Инженерный лифт»: доработать конструкцию для повторного изготовления, подготовить документацию, провести испытания, рассчитать себестоимость и изготовить первую серию.

После подготовки продукта участник может самостоятельно организовать выпуск своей продукции либо сформировать для этого команду. Таким образом, обучение получает возможное практическое продолжение — от освоения электроники до создания собственного производства. Доход от выпуска и продажи востребованного устройства может частично или полностью компенсировать затраты на обучение. Такая окупаемость не возникает автоматически: она зависит от реального спроса, себестоимости, качества изделия, повторяемости производства и способности организовать продажи. «Инженерный лифт» создает маршрут для развития успешного учебного проекта, но решение о запуске продукции и ответственность за него остаются у самого участника.

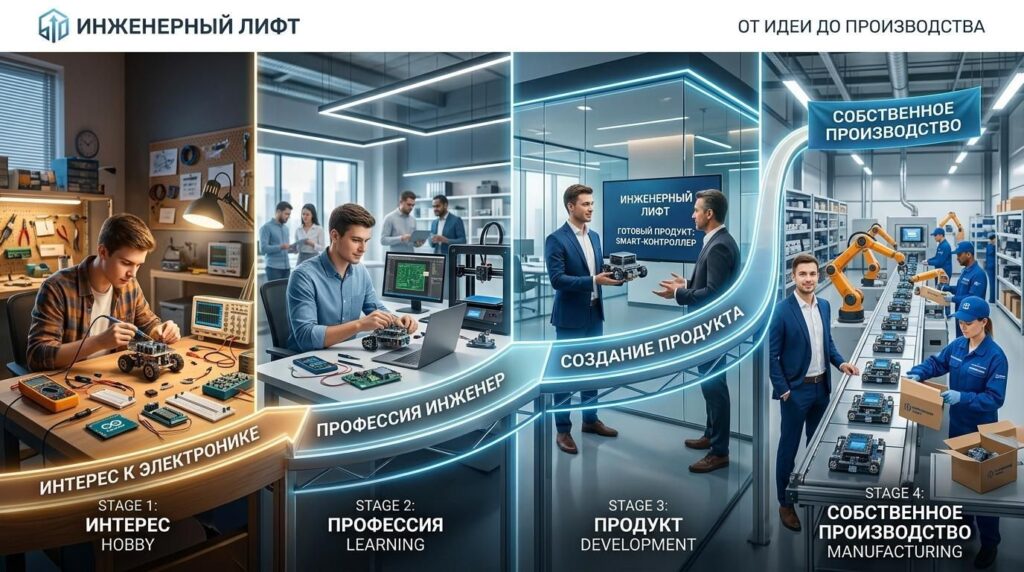

Инженерный лифт

Единый цикл каждого занятия

Несмотря на различие тем, общий порядок работы сохраняется на всех ступенях.

1. Понять условие

Ученик определяет исходные данные, ограничения и требуемый результат. Он описывает задачу своими словами и выделяет величины, которые нужно рассчитать или измерить.

2. Объяснить физический процесс

До записи формул разбирается, что происходит в цепи: где течет ток, как распределяются напряжения, что накапливает энергию, какой элемент управляет другим и как сигнал проходит от входа к выходу.

3. Выбрать модель

Определяются допущения. Источник можно временно считать идеальным, сопротивление — точным, а вход прибора — не влияющим на цепь. Ученик должен понимать, почему такое упрощение допустимо и когда модель потребуется уточнить.

4. Вывести расчетную зависимость

Формула получается из структуры конкретной схемы и физических законов. Ученик учится выражать искомую величину, проверять единицы измерения и оценивать физический смысл результата.

5. Получить численный прогноз

Расчет выполняется до включения питания. Проверяются значения токов, напряжений и мощности, чтобы заранее обнаружить ошибочный или недопустимый режим.

6. Провести моделирование

Схема проверяется в компьютерной среде. Ученик сравнивает модель с расчетом, изменяет параметры и исследует зависимость результата от выбранных условий.

7. Собрать схему

Принципиальная схема переносится на макетную плату. Проверяются выводы компонентов, полярность, питание и соединения.

8. Выполнить измерения

Выбираются прибор, режим и точки подключения. Фактические показания записываются отдельно от расчетных и смоделированных.

9. Сравнить результаты

Расчет, модель и реальный эксперимент сопоставляются. Совпадение оценивается с учетом точности и допусков. Для расхождения формулируются возможные причины.

10. Изменить условие

После знакомой задачи меняется один существенный параметр: питание, нагрузка, номинал, точка измерения или требуемая функция. Ученик корректирует решение и проводит повторную проверку.

Этот цикл применяется и к микроконтроллерным задачам. Вместо одного электрического параметра может измениться входной сигнал, режим периферии, частота, условие выполнения алгоритма или подключенное устройство.

Зачем ученику выводить формулы

Подстановка чисел в готовое выражение помогает решить типовой пример. Однако реальные схемы редко полностью совпадают с образцом. Может измениться точка подключения нагрузки, появиться дополнительный источник или потребоваться определить номинал по заданному результату. Вывод формулы учит восстанавливать решение из структуры схемы. Ученик определяет, какие элементы соединены последовательно или параллельно, где действует одно напряжение и как связаны токи в узле. Эти утверждения записываются в виде уравнений. Так становятся доступны четыре типа задач:

  • прямой расчет результата по известным параметрам;

  • обратный расчет компонента по требуемому результату;

  • определение неизвестного параметра по измерениям;

  • разработка схемы по техническому условию.

Формула в методике используется как проверяемый прогноз. Она связывает объяснение с будущим измерением.

Почему нужны и симулятор, и реальная схема

Расчет показывает ожидаемую зависимость. Симулятор позволяет быстро менять параметры и наблюдать режимы. Физический макет добавляет свойства настоящих компонентов, проводов, контактов, источника и измерительных приборов. Если расчет совпал с компьютерной моделью, это может означать, что в них использованы одинаковые допущения. Реальный эксперимент проверяет, насколько эти допущения соответствуют собранной цепи. Поэтому ученик фиксирует три результата:

  • расчетный;

  • полученный при моделировании;

  • измеренный на макете.

Цель сравнения — объяснить совпадение или расхождение. Измеренное число не подставляется вместо первоначального прогноза задним числом.

Перевод задачи между разными представлениями

Инженерная задача существует сразу в нескольких формах: словесное требование, структурная и принципиальная схемы, физическое объяснение, уравнения, таблица, график, компьютерная модель, программа и физический макет. Переход между этими представлениями является отдельным навыком. Верное уравнение не гарантирует правильной сборки. Работающий макет не всегда подтверждает понимание. Программа может выполнять алгоритм, но получать неверный сигнал из-за ошибки входной цепи.

Поэтому задания формулируются по-разному. В одном случае ученик рассчитывает готовую схему. В другом строит ее по словесному описанию. Он может получить таблицу измерений и определить неизвестный параметр, восстановить функцию узла или предложить способ проверки неисправности. На проектном уровне исходной формой становится техническое задание, а результатом — документированное устройство с подтвержденными характеристиками.

Как усложняются задания

Сложность определяется не количеством деталей, а числом решений, которые ученик должен принять самостоятельно. Задание может усложняться через:

  • добавление одного нового компонента;

  • изменение питания или нагрузки;

  • переход от постоянного сигнала к изменяющемуся;

  • учет допуска, нагрева или влияния прибора;

  • обратный расчет номинала;

  • неполные исходные данные;

  • поиск неисправности;

  • выбор между несколькими вариантами;

  • добавление программного условия;

  • разработку схемы по техническому требованию.

Новый фактор вводится так, чтобы можно было увидеть его влияние. Если одновременно изменить много условий, становится трудно понять причину результата.

Как определяется готовность к следующей ступени

Переход вперед зависит от самостоятельности, а не только от количества посещенных занятий. Ученик готов к следующей ступени, когда может:

  • объяснить назначение и работу знакомой схемы;

  • выбрать расчетную модель и назвать допущения;

  • получить прогноз до включения питания;

  • собрать цепь и выбрать точки измерения;

  • сопоставить расчет, моделирование и эксперимент;

  • предложить проверяемую причину расхождения;

  • изменить решение при новом условии;

  • описать выполненную работу.

Учитывается объем помощи. Указание на место ошибки, совместное составление выражения и полностью показанное решение дают разный уровень самостоятельности. После подсказки предлагается сходная задача, на которой проверяется усвоенное действие. Если затруднение относится к одному навыку, нет необходимости повторять всю ступень. Можно вернуться к простой цепи и отдельно отработать чтение схемы, расчет, измерение или диагностику.

Индивидуальный темп обучения

НБ6 работает в инклюзивном формате. У учеников различаются исходная подготовка, скорость работы и наиболее удобный способ восприятия информации. Последовательность ступеней остается общей, но продолжительность темы может меняться. Одному ученику требуется больше времени на преобразование формул, другому — на перенос схемы на макетную плату, третьему — на измерения или поиск ошибки.

Скорость выполнения не заменяет понимание. Тема может занять одну встречу или несколько занятий. Движение продолжается после того, как ключевые действия стали достаточно самостоятельными. Так сохраняются одновременно единая логика курса и возможность учитывать особенности конкретного ученика.

Как в курсе работают с ошибками

Ошибка рассматривается как источник информации о схеме и способе рассуждения. Если устройство не работает, сначала фиксируется конкретный признак. Например, отсутствует питание, на выходе нет сигнала, компонент перегревается или показание отличается от расчетного.

Затем формулируются возможные причины и выбирается проверка. Ученик исследует питание, общую точку, соединения, номиналы, режим прибора и отдельные функциональные узлы. В микроконтроллерной схеме дополнительно разделяются аппаратные и программные причины. Проверяются уровни сигналов, конфигурация выводов, настройка периферии, выполнение программы и передача данных.

Так развивается диагностика: компоненты не заменяются случайным образом, а каждое действие подтверждает или исключает определенное предположение.

Что становится результатом курса

После прохождения последовательных ступеней ученик должен уметь:

  • понимать назначение основных электронных компонентов;

  • читать и разрабатывать принципиальные схемы;

  • выполнять прямые и обратные расчеты;

  • использовать техническую документацию на компоненты;

  • моделировать отдельные узлы;

  • собирать и исследовать физические макеты;

  • работать с измерительными приборами;

  • анализировать причины расхождений и неисправностей;

  • программировать основные функции микроконтроллера;

  • связывать программный алгоритм с электрическими сигналами;

  • разрабатывать схемы микроконтроллерных устройств;

  • проводить испытания и документировать результат;

  • переходить к самостоятельным проектам.

Методика создает базу для дальнейшего развития в электронике, программировании устройств и автоматизации. Она не заменяет последующее изучение отраслевых стандартов, печатных плат, конструирования, электромагнитной совместимости, надежности и производственных технологий.

Как организован курс в НБ6

На занятиях НБ6 теория сразу связывается с расчетом и экспериментом. Ученик не только наблюдает объяснение преподавателя, но и самостоятельно выполняет действия: строит зависимость, получает прогноз, моделирует, собирает, измеряет и анализирует. Начальная точка выбирается по фактической подготовке. Опыт сборки готовых устройств учитывается, но сам по себе не означает, что базовые действия уже освоены. Проверяется, умеет ли ученик объяснить соединения, рассчитать режим и найти причину отклонения.

Начинающий может двигаться от самых первых понятий, не сталкиваясь сразу с большим количеством неизвестных компонентов. Более подготовленный участник быстрее проходит знакомые действия и получает задачи, требующие самостоятельного расчета и проектирования. Весь маршрут сохраняет общую последовательность:

понимание → физическое объяснение → расчет → моделирование → сборка → измерение → анализ → изменение решения.

Сначала этот цикл выполняется на простой резистивной цепи. Затем — на схемах с накоплением энергии, нелинейными элементами, транзисторными ключами, жесткой логикой, операционными усилителями и микроконтроллерами. На завершающем уровне он применяется к собственной разработке ученика.

Часто задаваемые вопросы:

Это последовательная методика обучения электронике, по которой работает клуб НБ6. Ученик движется от простых резистивных цепей к микроконтроллерам, самостоятельному проектированию схем и собственным устройствам.

Курс предназначен для подростков от 15 лет и взрослых, которые хотят изучать электронику, программирование устройств и основы самостоятельной разработки.

Нет. Начать можно без знаний электроники и программирования. Начальная точка определяется по фактической подготовке ученика.

Да. Сначала проверяется, умеет ли ученик объяснять работу схемы, рассчитывать режимы и находить причины неисправностей. Уже освоенные темы можно пройти быстрее.

Курс включает девять ступеней: резисторы, конденсаторы, индуктивности, диоды, транзисторы, микросхемы жёсткой логики, операционные усилители, микроконтроллеры и проектирование микроконтроллерных устройств.

Простые резистивные цепи позволяют освоить ток, напряжение, сопротивление, мощность, нагрузку, чтение схем и основные методы расчёта без большого количества неизвестных компонентов.

Ученик изучает физический принцип, выводит расчётную зависимость, получает численный прогноз, моделирует схему, собирает её, выполняет измерения и анализирует результат.

Готовая формула подходит только для определённой схемы. Умение самостоятельно получить зависимость позволяет решать задачи с другими соединениями, нагрузками и исходными условиями.

Да. Моделирование позволяет изменять параметры, исследовать режимы и сравнивать результат с предварительным расчётом до сборки реальной схемы.

Да. После расчёта и моделирования схема собирается физически и исследуется с помощью измерительных приборов.

Расхождение становится отдельной исследовательской задачей. Ученик проверяет номиналы, соединения, источник питания, измерительный прибор, допуски компонентов и принятую модель.

Ученик должен самостоятельно объяснить работу знакомой схемы, рассчитать её, собрать, измерить параметры и изменить решение при новом условии.

Нет. Последовательность ступеней общая, но продолжительность каждой темы зависит от подготовки и индивидуального темпа ученика.

Преподаватель возвращается к более простой схеме и помогает отдельно отработать нужное действие: чтение соединений, расчёт, сборку, измерение или поиск ошибки.

Да. После базовой схемотехники ученики переходят к микроконтроллерам, цифровым и аналоговым входам, таймерам, прерываниям, ШИМ и интерфейсам связи.

Сначала ученик осваивает программирование и периферию готовой платы. Затем он самостоятельно выбирает микроконтроллер и разрабатывает схему питания, сброса, программирования, защиты, подключения датчиков, интерфейсов и нагрузок.

Да. На проектном уровне ученик может предложить любое интересующее его электронное или микроконтроллерное устройство, если идея технически реализуема, безопасна и её результат можно проверить.

Нет. Тема может основываться на личном интересе ученика или на практической задаче, которую он хочет решить.

Постановка задачи, разделение устройства на функциональные узлы, выбор компонентов, разработка схемы, расчёты, моделирование, сборка прототипа, программирование, измерения, испытания и документирование результата.

Да. Если устройство решает практическую задачу и на него существует спрос, работу можно продолжить: доработать конструкцию, обеспечить повторяемость, подготовить документацию и изготовить первую серию.

Это продолжение маршрута от обучения к самостоятельному производству: собственный проект, прототип, документация, испытания, первая серия и организация выпуска продукции.

Нет. Курс даёт знания, практические навыки и возможность продолжить разработку, но спрос, окупаемость и результат производства необходимо подтверждать отдельно.

Нет. Проект может остаться учебной разработкой. Полученные навыки также можно применять в дальнейшем обучении, работе по найму, ремонте, автоматизации или создании других устройств.

Начать можно с ознакомительного занятия, на котором определяется исходная подготовка, интересы ученика и подходящая начальная ступень курса.

11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
11 sections • 28 lecture • 19h 33m total length
10,000 Online Ccourses

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Expert Teachers

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Unlimited Access

Lorem ipsum dolor sit amet, consectetur adipiscing elit.

Начните получать новые знания и опыт вместе!
